电感器的识别与检测

电感器的识别与检测
电感是一个电抗器件，它在电子电路中也经常使用。将一根导线绕在铁芯或磁芯上，或者一个空心线圈就是一个电感。电感的主要物理特征 是将电能转换为磁能并储存起来，也可说它是一个储存磁能的元件。电感是利用电磁感应的原理进行工作的。
1．常规电感器
常规电感器的电感量通常有以下两种表示法：
（1）直标法
电感量是由数字和单位直接标在外壳上，数字是标称电感量，其单位是μH或mH。
（2）数码表示法
通常采用三位数字和一位字母表示，前两位表示有效数字，第三位表示有效数字乘以10的幂次，小数点用R表示，最后一位英文字母表示误差 范围，单位为pH，如220K表示22puH，8R2J表示8.2pH。
电感器的绕组通／断、绝缘等可用万用表的电阻挡进行检测。检测时，将万用表置于R×1挡或R×10挡，用两表笔接触电感的两端，表针应指 示导通，否则说明断路。该法适合粗略、快速测量电感是否烧坏。
2．贴片电感器
贴片电感器可分为小功率电感器及大功率电感器两类。小功率电感器主要用于主板电路等；大功率电感器主要用于逆变器的储能器件或La滤 波器件。
（1）贴片电感的标注方法
小功率电感的代码有nH及；μH两种单位。用nH做单位时，用N或R表示小数点。例如，4N7表示4.7nH，4R7则表示4.7pH；10N表示10nH，而 10pH则用100来表示。
大功率电感上有时印有680K、220K字样，分别表示68pH和22 pH。
（2）小功率贴片电感器
小功率贴片电感器有三种结构：绕线贴片电感器、多层贴片电感器、高频贴片电感器。
①绕线贴片电感器

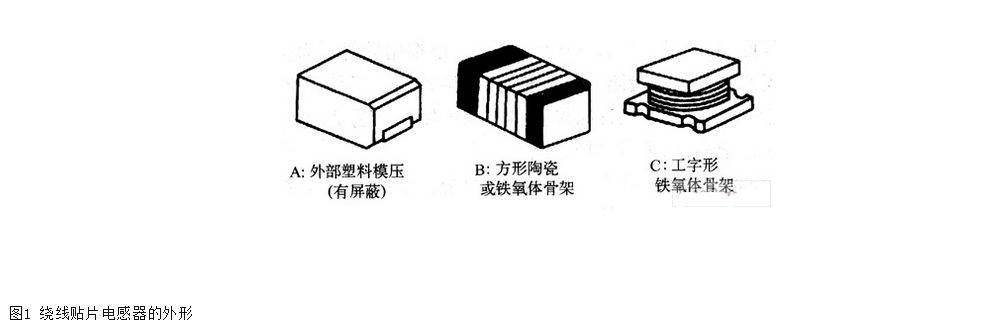

绕线贴片电感器是用漆包线绕在骨架上做成的，根据不同的骨架材料、不同的匝数而有不同的电感量及0值。它有三种外形，如图1所示。
、
A型是内部有骨架绕线，外部有磁性材料屏蔽，经塑料模压封装的结构；B型是用长方形骨架绕线而成（骨架有陶瓷骨架或铁氧体骨架），两端 头供焊接用；C型为工字形陶瓷、铝或铁氧体骨架，焊接部分在骨架底部。
A型结构有磁屏蔽，与其他电感之间相互影响小，可高密度安装；B型尺寸最小，C型尺寸最大。绕线贴片电感器的工作频率主要取决于骨架材 料。例如，采用空心或铝骨架的电感器是高频电感器，采用铁氧体的骨架则为中、低频电感器。
②多层贴片电感器
多层贴片电感器是用磁性材料采用多层生产技术制成的无绕线电感器。它采用铁氧体膏浆及导电膏浆交替层叠并采用烧结工艺形成整体单片结构，有封闭的磁回路，所以有磁屏蔽作用。该类电感器的特点有：尺寸可做得极小，最 小为1mm×0.5mm×0.6mm；具有高的可靠性；由于有良好的磁屏蔽，无电感器之间的交叉耦合，可实现高密度安装。
③高频（微波）贴片电感器
高频（微波）贴片电感器是在陶瓷基片上采用精密薄膜多层工艺技术制成，具有高精度（±2％～±5％），且寄生电容极小。
（3）大功率贴片电感器

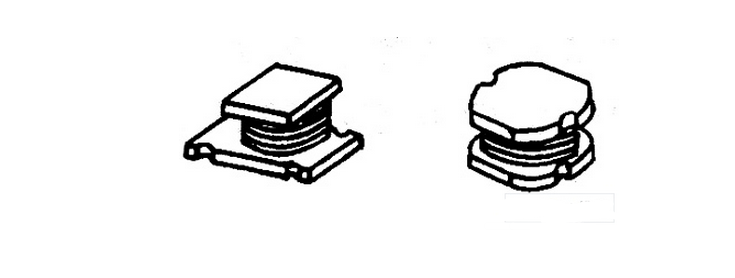

大功率贴片电感器都是绕线型的，主要用于电源、逆变器中，用做储能器件或大电流LC滤波器件（降低噪声电压输出）。它由方形或圆形工字 形铁氧体为骨架，采用不同直径的漆包线绕制成，如图2所示。
