AVX钽电容规格选型

文章出处：AVX钽电容代理商：斯珀瑞特电子（香港）有限公司作者：AVX钽电容代理商：斯珀瑞特电子（香港）有限公司浏览次数：34 发表时间：2017-07-14 10:48:35

AVX钽电容TAJ系列规格选型

钽电容选型这个问题我相信大家都并不陌生，相比其他的主动型元器件选型，钽电容选型方面相对还是比较简单的，但是也非常关键的一个程序，找到一颗合适又经济的钽电容对整个产品来说都是至关重要的，毕竟细节决定成败。

今天我们来重点的介绍下AVX钽电容TAJ系列，也就是钽电容最基础最常用的系列，主要从以下几个方面来介绍：

一：了解钽电容的型号表示方法,

二：了解钽电容的外形尺寸

三：了解钽电容容量额定电压，尺寸三者之间的关系

四：了解钽电容的几种包装方式

1、型号表示方法

TAJ C 100 K 010 R
① ② ③ ④ ⑤ ⑥

① 表示系列，AVX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。

② 表示钽电容的尺寸大小，有A、B、C、D、E、Y、V六种尺寸

③ 表示电容的容量，范围从0.1UF----1000UF

④ 表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）

⑤ 表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V

⑥ 表示包装方式，有两种包装方式，7寸盘和13寸盘

2、外形尺寸

字母代码	尺寸代码	具体尺寸mm
字母代码	尺寸代码	长度L	宽度W	厚度H
A	3216	3.2±0.2	1.6±0.2	1.6±0.2
B	3528	3.5±0.2	2.8±0.2	1.9±0.2
C	6032	6.0±0.2	3.2±0.2	2.6±0.2
D	7343	7.3±0.2	4.3±0.2	2.8±0.2
E	7343H	7.3±0.2	4.1±0.1	4.0±0.2

3、容量与电压和尺寸的范围关系表

TAJ普通系列

电压 UF 容值	4V	6.3V	10V	16V	20V	25V	35V	50V
0.22								A
0.33								A
1.0					A	A
1.5					A		B
2.2				A	A	B	B	C
3.3			A	A	B	B	C
4.7		A	A	A	B		C
6.8	A	A	A	B/A	B	C	C	D
10	A	A	B/A	B/A	C	C
15	A	B	B/A	C/B	C		D
22	B/A	B/A	B	C/B		D	E
33	B/A	C/B	C/B	B/C	D	E
47	C/B	C/B	C	D/C	E
68	C/B	B	D/C	D	E
100	C/B	D/C	D/C	E/D
150	D/C	D/C	E/D	E/D
220	C/D	E/C	E/D	E
330	E/D	E/D	D	E
470	D/E	D/E	D/E
680	D/E	D/E	E
1000	E	E

备注：标红颜色的是该容量、该电压下所对应的首选尺寸

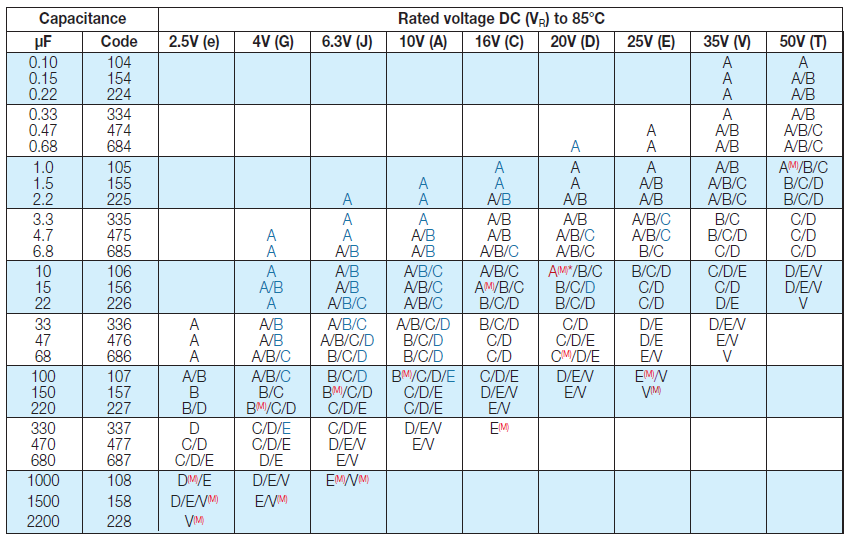

用图片格式可能大家看的更加的清晰：

TPS低阻系列（通用低阻钽电容为100UF----470UF）

电压 UF 容值	6.3V	10V	16V	20V	25V	35V	50V
100	C	C、D	D、E	E
150	C、D	D	D
220	C、D、E	D、E	E
330	D、E	D、E
470	D、E	E

备注：在AVX的超低阻值的规格表示上，还表明了具体阻值的数字，例如：

TPSD107K010R0100，其中0100就是直流电阻的大小-------100毫欧。

4、包装

尺寸	A	B	C	D	E
数量（只）	2000	2000	500	500	400

以上文章由AVX代理商：斯珀瑞特电子（香港）有限公司整理收集
