电容的主要作用？0.1μF的电容真的什么地方都可以用？



  首先我们先来归纳下电容的主要作用。

  1、旁路

旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。

2、去藕

去藕，又称解藕。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。AVX钽电容

去藕电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。

旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，根据谐振频率一般取0.1μF、0.01μF等；而去耦合电容的容量一般较大，可能是10μF或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。

旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。

3、滤波

从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1μF的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越大高频越容易通过。具体用在滤波中,大电容（1000μF）滤低频，小电容（20pF）滤高频。AVX钽电容

曾有网友形象地将滤波电容比作“水塘”。由于电容的两端电压不会突变，由此可知，信号频率越高则衰减越大，可很形象的说电容像个水塘，不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化，频率越高，峰值电流就越大，从而缓冲了电压。滤波就是充电，放电的过程。AVX代理商

4、储能

储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40～450VDC、电容值在220～150000μF之间的铝电解电容器（如EPCOS公司的B43504或B43505）是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10KW的电源，通常采用体积较大的罐形螺旋端子电容器。

二、应用于信号电路，主要完成耦合、振荡/同步及时间常数的作用：

1、耦合

举个例子来讲，晶体管放大器发射极有一个自给偏压电阻，它同时又使信号产生压降反馈到输入端形成了输入输出信号耦合，这个电阻就是产生了耦合的元件，如果在这个电阻两端并联一个电容，由于适当容量的电容器对交流信号较小的阻抗，这样就减小了电阻产生的耦合效应，故称此电容为去耦电容。

2、振荡/同步

包括RC、LC振荡器及晶体的负载电容都属于这一范畴。

3、时间常数

这就是常见的R、C串联构成的积分电路。当输入信号电压加在输入端时，电容（C）上的电压逐渐上升。而其充电电流则随着电压的上升而减小。电流通过电阻（R）、电容（C）的特性通过下面的公式描述：

i=(V/R)e-(t/CR)

此外，再附上常用电容的一大误区:

钽电容替代电解电容的误区

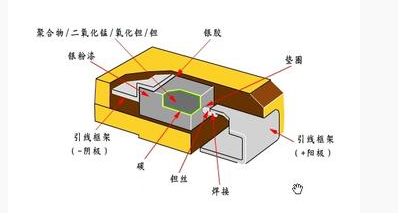

通常的看法是钽电容性能比铝电容好，因为钽电容的介质为阳极氧化后生成的五氧化二钽，它的介电能力（通常用ε表示）比铝电容的三氧化二铝介质要高。

因此在同样容量的情况下，钽电容的体积能比铝电容做得更小。（电解电容的电容量取决于介质的介电能力和体积，在容量一定的情况下，介电能力越高，体积就可以做得越小，反之，体积就需要做得越大）再加上钽的性质比较稳定，所以通常认为钽电容性能比铝电容好。

但这种凭阳极判断电容性能的方法已经过时了，目前决定电解电容性能的关键并不在于阳极，而在于电解质，也就是阴极。因为不同的阴极和不同的阳极可以组合成不同种类的电解电容，其性能也大不相同。采用同一种阳极的电容由于电解质的不同，性能可以差距很大，总之阳极对于电容性能的影响远远小于阴极。AVX代理商

还有一种看法是认为钽电容比铝电容性能好，主要是由于钽加上二氧化锰阴极助威后才有明显好于铝电解液电容的表现。如果把铝电解液电容的阴极更换为二氧化锰，那么它的性能其实也能提升不少。

可以肯定，ESR是衡量一个电容特性的主要参数之一。但是，选择电容，应避免ESR越低越好，品质越高越好等误区。衡量一个产品，一定要全方位、多角度的去考虑，切不可把电容的作用有意无意的夸大。

 滤波电容在开关电源中起着非常重要的作用，如何正确选择滤波电容，尤其是输出滤波电容的选择则是每个工程技术人员都十分关心的问题。我们在电源滤波电路上可以看到各种各样的电容，100uF，10uF，100nF，10nF不同的容值，那么这些参数是如何确定的?不要告诉我是抄别人原理图的，呵呵。

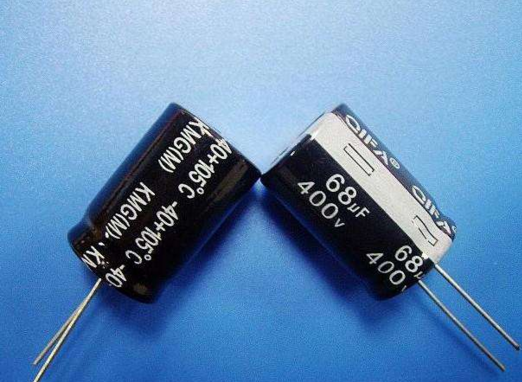

50Hz 工频电路中使用的普通电解电容器，其脉动电压频率仅为100Hz，充放电时间是毫秒数量级。为获得更小的脉动系数，所需的电容量高达数十万 μF，因此普通低频铝电解电容器的目标是以提高电容量为主，电容器的电容量、损耗角正切值以及漏电流是鉴别其优劣的主要参数。而开关电源中的输出滤波电解 电容器，其锯齿波电压频率高达数十kHz，甚至是数十MHz，这时电容量并不是其主要指标，衡量高频铝电解电容优劣的标准是“阻抗-频率”特性，要求在开 关电源的工作频率内要有较低的等效阻抗，同时对于半导体器件工作时产生的高频尖峰信号具有良好的滤波作用。
普通的低频电解电容器在10kHz左右便开始呈现感性，无法满足开关电源的使用要求。而开关电源专用的高频铝电解电容器有四个端子，正极铝片的两端 分别引出作为电容器的正极，负极铝片的两端也分别引出作为负极。电流从四端电容的一个正端流入，经过电容内部，再从另一个正端流向负载;从负载返回的电流 也从电容的一个负端流入，再从另一个负端流向电源负端。
由于四端电容具有良好的高频特性，为减小电压的脉动分量以及抑制开关尖峰噪声提供了极为有利的手段。高频铝电解电容器还有多芯的形式，即将铝箔分成 较短的若干段，用多引出片并联连接以减小容抗中的阻抗成份。并且采用低电阻率的材料作为引出端子，提高了电容器承受大电流的能力。
数字电路要运行稳定可靠，电源一定要”干净“，并且能量补充一定要及时，也就是滤波去耦一定要好。什么是滤波去耦，简单的说就是在芯片不需要电流的时候存储能量，在你需要电流的时候我又能及时的补充能量。不要跟我说这个职责不是DCDC、LDO的吗，对，在低频的时候它们可以搞定，但高速的数字系统就不一样了。
先来看看电容，电容的作用简单的说就是存储电荷。我们都知道在电源中要加电容滤波，在每个芯片的电源脚放置一个0.1uF的电容去耦。等等，怎么我看到要些板子芯片的电源脚旁边的电容是0.1uF的或者0.01uF的，有什么讲究吗。要搞懂这个道道就要了解电容的实际特性。理想的电容它只是一个电荷的存储器，即C。而实际**出来的电容却不是那么简单AVX代理商
  ESR是电容的串联等效电阻，ESL是电容的串联等效电感，C才是真正的理想电容。ESR和ESL是由电容的**工艺和材料决定的，没法消除。那这两个东西对电路有什么影响。ESR影响电源的纹波，ESL影响电容的滤波频率特性。

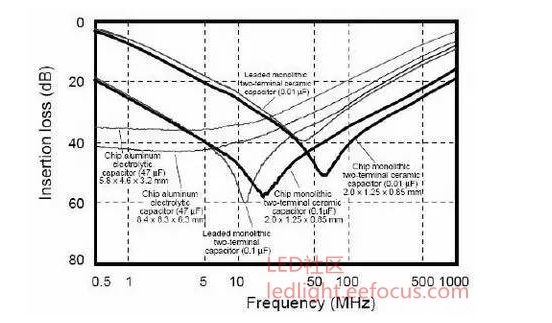

我们知道电容的容抗Zc=1/ωC，电感的感抗Zl=ωL,( ω=2πf),实际电容的复阻抗为Z=ESR+jωL-1/jωC= ESR+j2πf L-1/j2πf C。可见当频率很低的时候是电容起作用，而频率高到一定的时候电感的作用就不可忽视了，再高的时候电感就起主导作用了。电容就失去滤波的作用了。所以记住，高频的时候电容就不是单纯的电容了。实际电容的滤波曲线如下图所示。
