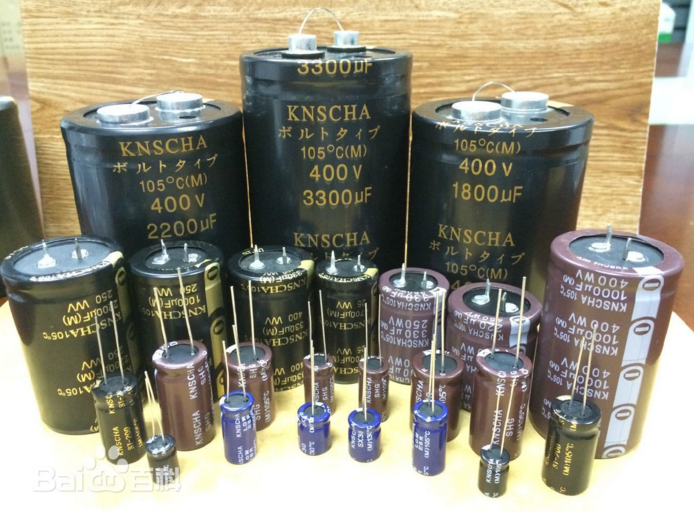

电解电容是电容的一种，金属箔为正极（铝或钽），与正极紧贴金属的氧化膜（氧化铝或五氧化二钽）是电介质，阴极由导电材料、电解质（电解质可以是液体或固体）和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。同时电解电容正负不可接错。铝电解电容器可以分为四类：引线型铝电解电容器；牛角型铝电解电容器；螺栓式铝电解电容器；固态铝电解电容器。

钽电容全称是钽电解电容，也属于电解电容的一种直插钽电容，使用金属钽做介质，不像普通电解电容那样使用电解液，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸绕制，本身几乎没有电感，但这也限制了它的容量。此外，由于钽电容内部没有电解液，很适合在高温下工作。 这种独特自愈性能，保证了其长寿命和可靠性的优势。固体钽电容器电性能优良，工作温度范围宽，而且形式多样，体积效率优异，具有其独特的特征：钽电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。此层氧化膜介质与组成电容器的一端极结合成一个整体，不能单独存在。因此单位体积内具有非常高的工作电场强度，所具有的电容量特别大，即比容量非常高，因此特别适宜于小型化。
怎样识别电容容量标示？

电容的容量标识的几种方法：

1、直接标识：如上图的电解电容，容量47uf，电容耐压25v。

2、使用单位nf：如上图的涤纶电容，标称4n7，即4.7nf，转换为pf即为4700pf。还有的例如：10n，即0.01uf；33n，即0.033uf。后面的63是指电容耐压63v.

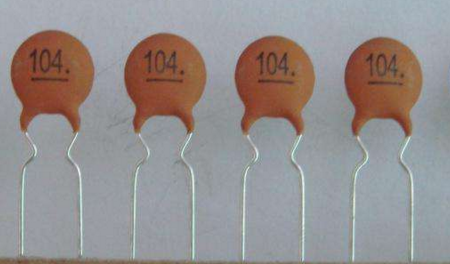

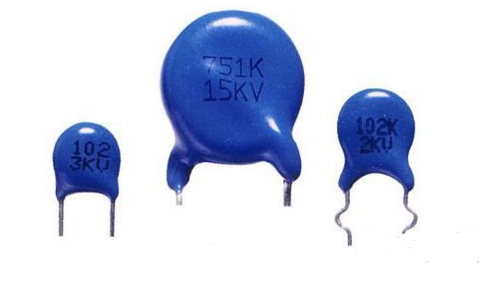

3、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pf=0.1uf.如果标值473，即为47X1000pf=0.047uf。（后面的4、3，都表示10的多少次方）。又如：332=33X100pf= 3300pf。电容的使用，都应该在指定的耐压下工作。现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见 电容爆裂）。

在电解电容中，钽电容和铝电容的区别和优势都是什么？

同为电解电容，钽电容比铝电容好在哪？

● 钽电容其实也属于电解电容范畴
钽电解电容的体积很小，都使用贴片式安装，其外壳一般用树脂封装，但它的容量并不小，很多型号的容量和电压都能够接近于传统的直立铝电解电容。但要注意的是，钽电容的阳极是钽，阴极也是电解质，因此钽电容也属于很多人所瞧不起的“电解电容”，关键是电解电容这个分类太大了！

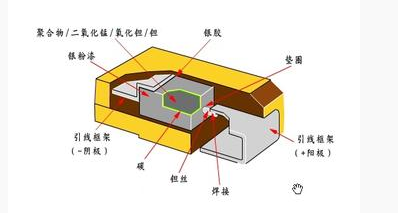

钽电容的介质为阳极氧化后生成的五氧化二钽，它的介电能力（ε）比铝电容的三氧化二铝介质要高。因此在同样容量的情况下，钽电容的体积能比铝电容做得更小。再加上钽的性质比较稳定，所以通常认为钽电容性能比铝电容好。

● 钽聚合物电容比铝聚合物电容拥有更完美的电气性能：
通常衡量电容的性能，大家都知道大容量、耐高压、低ESR（等效串联电阻）这几项参数，其实除此之外还有一些鲜为人知的关键参数，对于电容的稳定性影响很大。

漏电流少：同样阴极是聚合物（PEDTPPY等）钽聚合物电容的漏电流只有铝聚合物电容的几分之一左右，以著名的三洋OSCON的SVP产品为例，其4V 33UF的4SVP33M漏电流（LC）为66UA而同规格钽聚合物电容一般仅为12UA左右，这代表显卡如果用钽聚合物电容滤波会更干净，漏电流导致的脉冲会小。

损耗角小：还是拿4SVP33M为例，其损耗角是0.15，而同规格钽聚合物电容的DF（损耗角）则为0.08。0.15与0.08间差了0.10、0.12两个数量级，损耗角小表示电容发热会小很多，有利于提高电容寿命和增加显卡稳定性。

失效率低：失效率就是每工作一定时间电容可能会失效一次，注意是失效一次，而不是从此出故障了需要修理才能继续或直接坏掉。钽聚合物电容由于都是树脂封装，外加多层银和石墨阴极镀层和钽导线所以电容失效率远小于容易进入湿气和被腐蚀的铝聚合物电容，在美军的一次试验中AVX和KEMET的钽聚合物电容在模拟运行了1000000小时中才出现一次失效，也就是说你想碰到一次钽聚合物电容失效要等110多年，所以山姆的关键性电子设备都采用它是有道理的。

ESR极低，且不会爆炸，可以说其是显卡上性能最好的电解电容。

● 钽电容比铝电容拥有更佳的物理性能：
除了更出色电气性能和稳定性之外，钽电容优秀的物理性能（体积小、容量相对较大）使得它的适用面比铝电容更加广阔，主要表现在：
高端显卡/CPU供电模块集成度很高，可能无法安装更多的直立铝电容；

主板/显卡的PCB背面不可能安装直立铝电容；  AVX代理商

当显卡/CPU需要安装厚重散热器时，烟囱式的直立铝电容显然不行。

正因为如此，近年来很多高端显卡和高端主板开始使用钽电容作为供电模块的滤波电容（大多为钽电容+铝电容的组合），但非公版因为种种原因（设计、成本、采购等）不敢轻易使用。
