钽电容代理商对固体钽电容漏电流分析

固体钽电容器的漏电流是几个独立因素之和，对各种条件下漏电流的测量，可以一定程度将这些漏电流成分分开，因此相对重要的大漏电流因素可以评估出来。有直接的背景涉及到介质吸收，它对电容器的损耗因子有贡献。它不是真正的漏电流。另外，紧接着吸收电流的是其它成分，大多数在本质上是介质本体的旁路电流。这些可能是潮汽或二氧化锰轨迹或介质层的击穿点造成的。这些典型的行为方式也会详细介绍

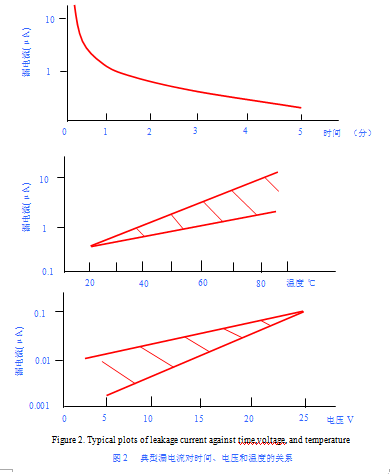

固体钽电容的漏电流是几个独立因素的总和， 在一定测试条件范围内对漏电流可以得到某种程度的分开的量值，所以，可以对导致漏电流大的重要因素进行评估这里有一个大约为10¹⁶Ωcm介质电阻率的参考背景。此背景直接与介质吸收相联系，并对电容器的损耗因子有贡献。它并不是真正意义上的漏电流，因为在电容器放电时可以恢复。它与电压成正比，并在测量漏电流期间与时间成反比。在吸收电流的最大值中，存在其它的成分，绝大多数情况下主要是电介质体的旁路电流。这些情况可能是潮气或二氧化锰轨迹或介质层有穿破点。这决定于测量电压，范围从欧姆级到极端敏感的值。潮湿的原因可以通过在高低温时，电容器的行为特性鉴别出来。介质层有穿破点发生的漏电流很大程度上地决定于电压。另一方面二氧化锰轨道一般为欧姆级的电流。

 下面会详细介绍一些漏电流典型的表现模式。

   钽电容的漏电流测量一般在室温、额定电压、3-5分钟后以专一的值表示。与选定的一般极限10nA/μFV(例如：33μF10V为3.3μA) 做比较，可以分类为高漏电流或低漏电流。低漏电流电容的能力极限在0. 01nA/μFV的范围内。用绝缘电阻的话，等于1000，000兆欧微法，相当于高于10¹⁶欧姆厘米电阻率。

在任何一个产品批中，漏电流值的范围从0. 1nA/μFV或更低，高到选定的极限值。那些接近或超过此极限值的产品在最后的测试中被剔除。制造商需要分析剔除的原因，并改善一般产品的性能，以及为寿命故障试验和生产现场制定一个程序。这篇文章概括了从这样的分析中得到的结果。

 钽电容漏电流分布

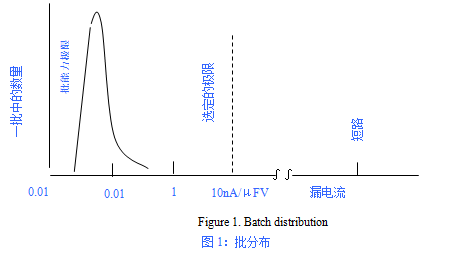

情况在一个产品批内典型的漏电流分布情况见图1
