如何防止钽电容被浪涌击穿？

经常听采购朋友说钽电容被浪涌击穿，电压选得没有问题，但还是会出现这种情况。下面将介绍如何防止钽电容瞬间浪涌击穿！

电容器在过压状态下容易被击穿,而实际应用中瞬时高电压是经常出现的。（如下图所示）

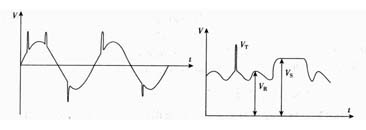

如上图所示： 钽电容在整流渡波中遭受浪涌电压和瞬态过电压示意

图中 V_R、V_s、VT分别为額定电压、浪涌电压,瞬态高电压测试条件为1000个周期,光载330s,带载330s,带载30S;Vs一般为110%∽115%倍 V_R.

在图中可以看到,由于交流电网中时常出现瞬时过电压或浪涌电压, 这个瞬时过电压或浪消电压经过整流器传输到完成滤波功能的钽电容,造成滤波钽电容过电压或瞬时过电压.
整流滤波电容器会因为交流电网的瞬时过电圧或浪涌电压而造成滤波电容器的瞬时过电压或浪涌电压。 类似的瞬时过电压或浪涌电压也会出现在电路的上电过程,特别是会出现在 LC滤波器中, 如上电过程中, 由于滤波电感释放储能到滤波电容器中,导致渡波电容器过瞬时过电压（如下图所示）

该瞬时过电压会对电容产生“过冲击”（如下图所示）

整流器前的滤波器可滤除一些高速瞬时高压，但不可能是全部。可以采用负温度系数热敏电阻的软开关技术可效地防止瞬时过电压（如下图所示）
